小型台式无掩膜光刻系统是英国Durham Magneto Optics公司专为实验室设计开发，为微流控、SAW、半导体、自旋电子学等研究领域提供方便高效的微加工方案。
 |
传统的光刻工艺中所使用的铬玻璃掩膜板需要由专业供应商
提供，但是在研发环境中，掩膜板的设计通常需要经常改变。
无掩膜光刻技术通过以软件设计电子掩膜板 的方法，克服了
这一问题。与通过物理掩膜板进行光照的传统工艺不同，激光
直写是通过电脑控制一系列激光脉冲的开关，在光刻胶上直接
曝光绘出所要的图案。

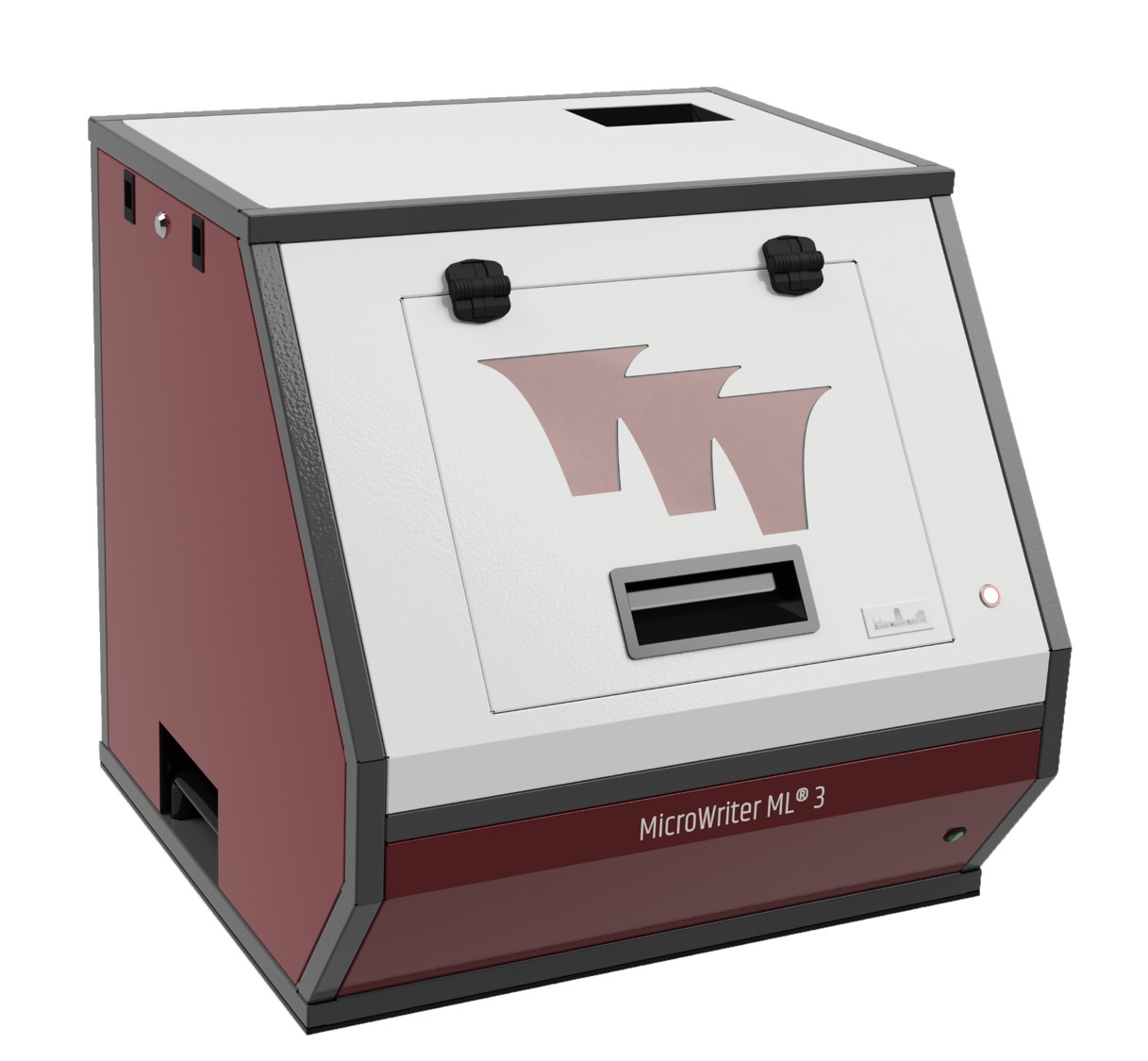

Microwriter ML 3 是一款多功能激光直写光刻系统，具有
结构小巧紧凑(70cm X 70cm X 70cm)，无掩膜直写系统的灵
活性，还拥有高直写速度，高分辨率的特点。采用集成化设
计，全自动控制，可靠性高，操作简便。适用于各种实验室桌
面。
|
-------------------------------------------------------------------------------------------------------------
|
产品特点
|
|
|
Focus Lock
自动对焦功能
Focus lock
技术是利用自动对焦功能对样品表面高度进行探测，并通过
Z
向调整和补偿，以保证曝光分辨率。
|
光学轮廓仪
Microwriter ML3
配备光学轮廓探测工具，用于匀胶后沉积层，蚀刻层，
MEMS
等前道结构的形貌探测与套刻。
Z
向最高精度
100 nm
，方便快捷。
|
|
标记物自动识别
点击“
Bulls-Eye”
按钮，
系统自动在
显微镜图像中识别光刻
标记。标记
物被识别后，将
自动将其移动
到显微镜中心位置。
|
别直写前预检查
软件可以实时
显微观测基体
表面，并显示
预直写图形
位置。通过实时调整
位置、角度，直到设计图形按要求与已有结构
重合，保证直写准确。
|
|
简单的直写软件
MicroWriter
由
一个简单直观的
Windows
界面软件控制
。工具栏
会引导使用者进行简单的布局设计、基片对准和曝光的基本操作。该软件在
Windows10
系统下
运行
。
|
Clewin
掩模图形设计
软件
•
可以读取多种
图形设计
文件（
DXF, CIF, GDSII, 等
）
•
可以
直接
读取
TIFF, BMP
等
格式
•
书写范围只由基片尺寸决定
|
|
产品参数
|
|
Microwriter ML3
|
基本型
|
增强型
|
旗舰型
|
|
最大样品尺寸
|
155×155×7mm
|
155×155×7mm
|
230×230×15mm
|
|
最大直写面积
|
149mm x 149mm
|
149mm x 149mm
|
195mm x 195mm
|
|
曝光光源
|
405 nm LED 1.5W
|
405 nm LED 1.5W
|
385 nm LED 适用于SU-8
（365+405nm双光源可选）
|
|
直写分辨率
|
1μm
|
1μm and 5 μm
|
0.6μm, 1μm, 2μm, 5μm
|
|
直写速度
|
20
mm
2
/m
in @ 1μm
|
2
0mm
2
/min @ 1μm
120mm
2
/
min @ 5μm
|
25mm
2
/min @ 0.6μm
50mm
2
/min @ 1μm
100mm
2
/min @ 2μm
1
80mm
2
/min @ 5μm
|
|
对准显微镜镜头
|
x10
|
x3 and x10 自动切换
|
x3, x5, x10, x20 自动切换
|
|
多层套刻精度
|
±1μm
|
±1μm
|
±0.5μm
|
|
最小栅格精度
|
200nm
|
200nm
|
100nm
|
|
样品台最小步长
|
100nm
|
100nm
|
50nm
|
|
光学轮廓Z分辨率
|
无(可升级)
|
300nm
|
100nm
|
|
样品表面自动对焦
|
是
|
是
|
是
|
|
灰度直写(255级)
|
是
|
是
|
是
|
|
自动晶片检查工具
|
无(可升级)
|
有
|
有
|
|
温控样品腔室
|
无 (可升级)
|
无 (可升级)
|
有
|
|
虚拟模板校准工具
|
无(可升级)
|
无(可升级)
|
有
|
|
气动减震光学平台
|
无(可升级)
|
无(可升级)
|
有
|
|
|
应用案例
|
|
|
直写分辨率1μm
|
|
直写分辨率0.6μm
|
|
微电极制备
光刻胶上的图形 Au电极（SEM）
Au电极（SEM）

|
设计图
光刻胶上的图形 放大图的显微结构
   |
|
微结构制备


|
|
微流通道制备

|
| |
-----------------------------------------------------------------------------------------------------------
|
